MEGA Desconto !
-15%
Nota: Só para clientes particulares em pedidos superiores a 40Eur. Limitado ao stock existente. Promoção até 31-12-2019.





Driver de motor c/ Micro-Step 2.5A 12-32VDC
[HP3225]

 66.00EUR - 75.00EUR

Driver industrial de baixo custo para motores de passo bipolar com controle de micro-passo para grande precisão, suavidade e corrente até 2,5A. Entradas de controle de passo, direcção e activo optoisoladas, até 1600 micro passos por volta com protecção termica e de voltagem elevada.

Recomendado para motores até 1.5Nm.

O que é um driver de micropassos
O controle de micropasso baseia a sua tecnologia no controle preciso, mediante um microcontrolador, da corrente no motor por tecnica PWM que permite dividir o angulo fixo do passo fisico do motor em varios micropassos electrónicos ajustando com precisão a corrente fornecida às fases. Esta tecnica torna o funcionamento do motor mais suave, menos ruidoso e permite uma grande precisão.
Um típico motor de 1.8º com a técnica tradicional de sequência de fazes teria 200 (360º/1.8º) passos por rotação, com micro passos de 128 vê a sua precisão aumentada para 25600 (360º/1.8º*128) posições fixas possiveis em cada rotação.
Esta técnica utiliza tambem um impulso de controle por cada passo ou micropasso, assim um driver com uma frequêcia de passos máxima de 400Khz permitirá a 128 micropassos 15.625 voltas por segundo (400000/25600) na velocidade máxima.

Specifications

  • Bipolare driver: 2 phases
  • Motors with 4,6, or 8 wires usable
  • Power Supply Voltage : 12 - 32 Vdc
  • Logic Signal Current (optocoupled) : 7 mA - 16 mA
  • Maximum input frequency :100 Khz
  • Microsteps : 1 - 8
  • Number of Phases : 2
  • Steppermotor Phase Current : 0.39 - 2.52 A
  • Overheat protection
  • Short circuit protection
  • Solid casting
  • True sinewave

Nota
Vendido apenas em conjuntos de 3 ou 4 unidades.

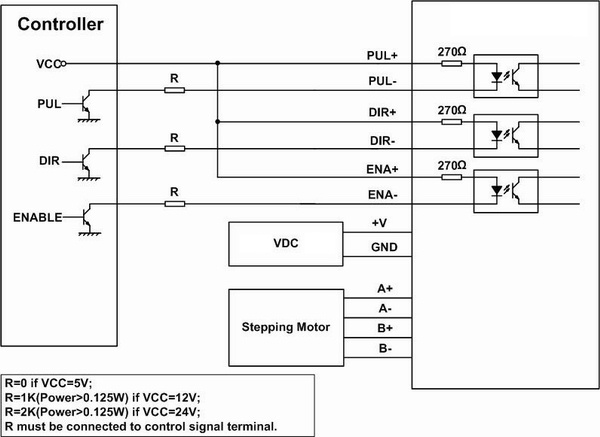

Diagrama de ligação

QuantidadePreço
1+ 75.00EUR
3+ 66.00EUR
Para mais informações visite a página deste produto.
Produto adicionado ao nosso catálogo terça 21 outubro, 2008.
